Добавлено: Ср Ноя 16, 2011 08:34 Заголовок сообщения: Ремонтные работы скважин с возможностью вывоза оборудования |
|
|
ПРиветствую , как ранее и говорила, представляю компанию которая занимается изготовлением оборудования для ремонта ПВО, скважин, арматуры.
Представляю Вашему вниманию:

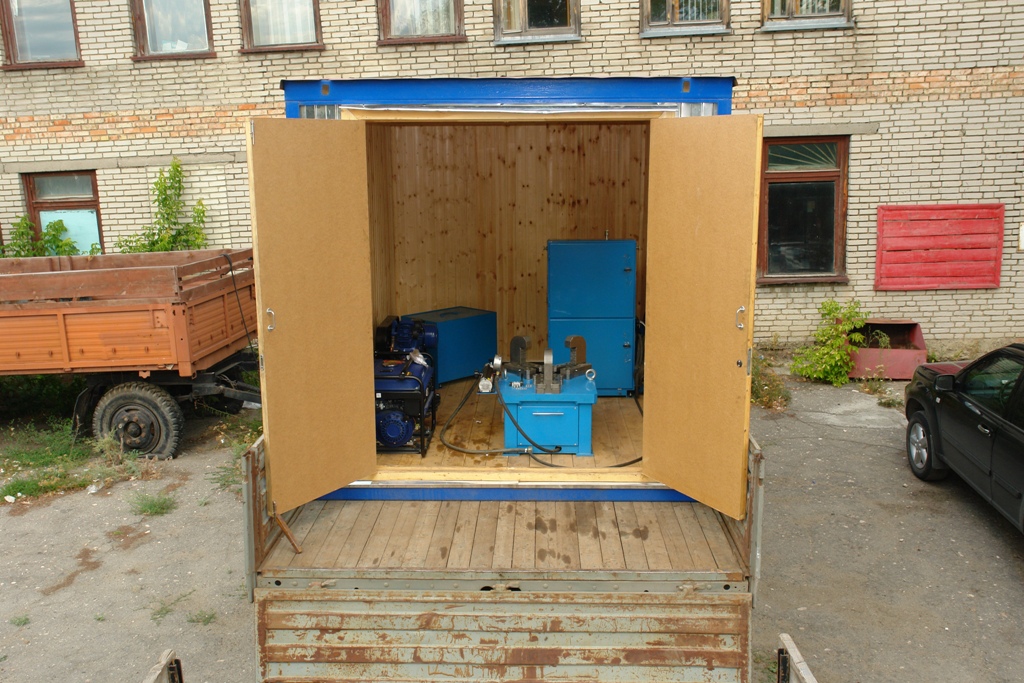

Мобильный комплекс для гидравлических испытаний бурового и нефтепромыслового и противовыбросового оборудования (НПО и ПВО)СТИ-1-5 пробным давлением до 105,0 МПа ( 1050 бар ) в комплекте с насосной станцией НС-5 и станцией оборотного снабжения испытательной жидкостью СтОЖ-1. Исполнение -мобильное в быстроразборном блок-контейнере :
МОБИЛЬНОЕ ИСПОЛНЕНИЕ КОМПЛЕКСА ПОЗВОЛЯЕТ ИСПЫТЫВАТЬ ОБОРУДОВАНИЕ «НА МЕСТЕ», в полевых условиях.
1.1 Состав:

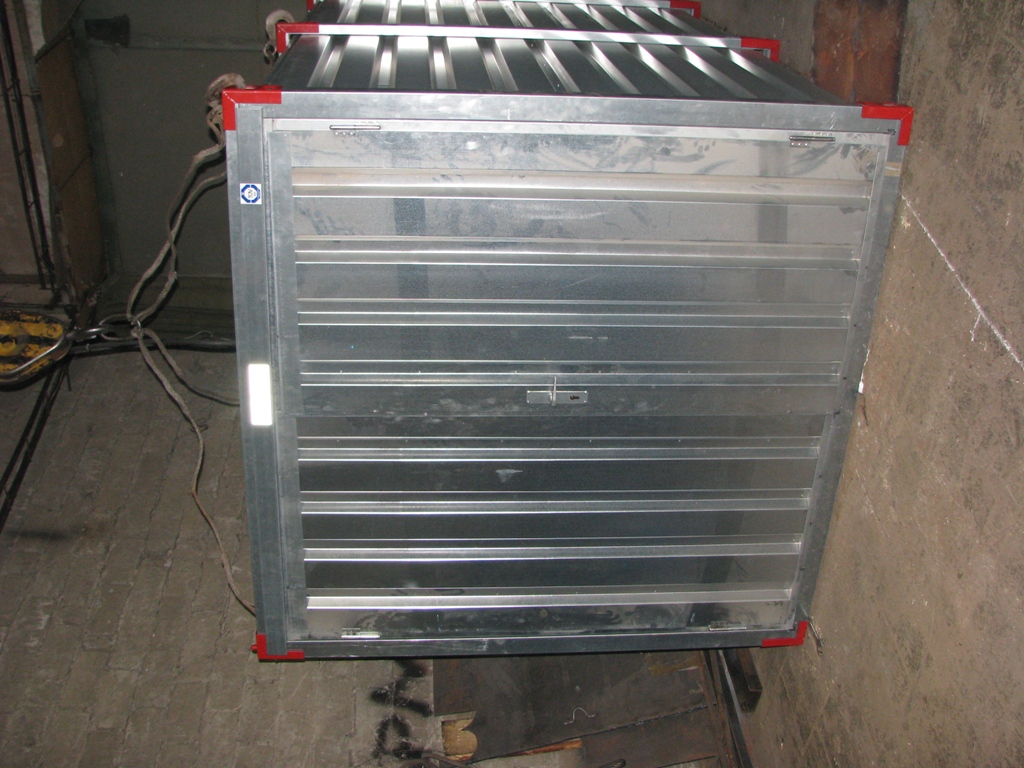

- мобильный быстроразборный блок-контейнер;
- станция оборотного снабжения испытательной жидкостью СтОЖ-1 емкостью 100 л;
- насосная станция с регистратором давления испытаний ( или измерительно-регистрационной системой) НС-5 с выходным давлением до 160 МПа;
- компрессор;
- генератор, работающий от ДВС.
1.2. Испытываемые изделия:
- фонтанная (типа АФК), нагнетательная (типа АНК) арматура, имеющие фланцевое соединение по ГОСТ 28919-91 (подробный перечень испытываемых изделий предоставляет Заказчик).
1.3. Давление испытаний:
- Рпр. = 2 РN (при PN = 35 МПа);
- Рпр. = 1,5 РN (при PN свыше 35 МПа).
1.4. Испытательная жидкость - вода с ингибитором коррозии
1.5. Стенд вертикального типа, напольный.
1.6. Контроль за испытаниями – визуальный, инструментальный.
1.7. Энергоноситель - воздух 0,63 МПа;
- эл. ток 380/220 В, 50 Гц
1.8. Комплектность поставки:
- мобильный быстроразборный блок-контейнер;
- насосная станция с рукавом высокого давления 20м;
- станция оборотного снабжения испытательной жидкостью;
- компрессор;
- бензогенератор
- паспорт;
- инструкция по эксплуатации;
- программа и методика приемо-сдаточных испытаний;
- комплект ЗИП
- чертежи на быстроизнашивающиеся детали;
- копия сертификата соответствия.
Возможно изготовление стационарной установки в комплекте с :
Измерительно-регистрационная система
для протоколирования и архивирования результатов испытаний СТ-RS
Предназначена для:
1. Измерения параметров и анализа результатов измерений в процессе пневмо- и гидроиспытаний;
2. Регистрации результатов испытаний на электронном и бумажных носителях.
Позволяет:
1. Измерять давление испытательной среды с погрешностью не более 1 %
2. Измерять температуру окружающей среды и окружающего воздуха
3. Измерять величину протечек по пузырькам; каплям; по фактическому объему; определять класс герметичности (A, B, C,D).
4. Измерять давление в контрольных точках при испытании и настройке предохранительных клапанов
5. Отображать информацию в табличном и графическом виде
6. Запоминать и хранить результаты испытаний
7. Формировать базу данных по каждому изделию
8. Передавать данные на другой компьютер посредством соединения через ЛВС (RS-485, Ethernet)
9. Печатать результаты испытаний на бумажном носителе
Преимущества данной системы:
• Анализ результатов измерений осуществляется при помощи компьютера, что исключает влияние человеческого фактора
• Возможность оперативного вывода на бумажный носитель результатов испытаний
• Доступ к результатам испытаний с других компьютеров для отслеживания истории по каждому изделию
• Соответствие требованиям ГОСТ, DIN,API,ANSI,ASME,ISO при оценке герметичности арматуры
• Конструктивно система может быть выполнена как в отдельном шкафу, так и в комплекте с насосной станцией.
Состоит из следующих функциональных блоков:
- панельный промышленный компьютер с сенсорным дисплеем;
- блок АЦП;
- принтер;
- источник питания;
- датчик давления испытываемой среды;
- датчик температуры воздуха и испытываемой среды;
Датчики подключены ко входам АЦП
