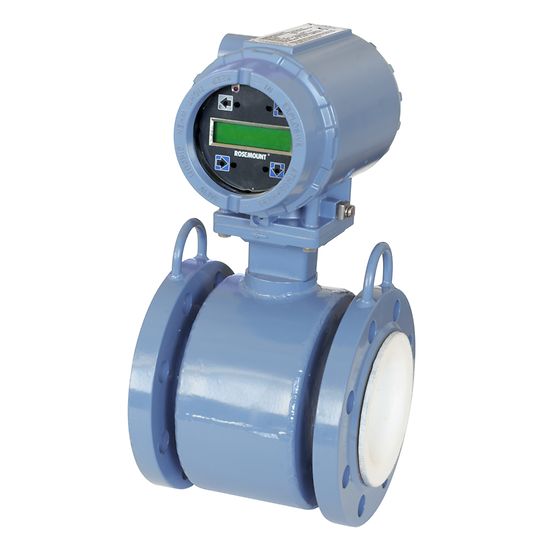

Метран-370 Электромагнитный расходомер
(он-же Rosemount серии 8700 )

ПРЕОБРАЗОВАТЕЛЬ
8732Е 32ЕИА2
32Е - Модель преобразователя - Преобразователь модели 8732Е
И - Монтаж преобразователя - Интегральный монтаж преобразователя
А - Выходные сигналы - 4-20 мА с HART-протоколом; частотно-импульсный 0-10 кГц
2 - Источник питания - 12-42 В, постоянного тока

ДАТЧИК
М371100ФФ403Х302040
М37 - Метран-370 Электромагнитный расходомер
1 - Взрывозащищенный, маркировка взрывозащиты - ExdllBT6 X- преобразователь 8732Е
100 - условный проход Dy 100
Ф - Сенсор фланцевого исполнения
Ф4 - Материал футеровки - Фторопласт Ф4 ГОСТ 10007
02Х - Материал электродов - Нержавеющая сталь 3Х17Н14М3
(SST 316L)
3 - Тип электродов - Два измерительных электрода и один заземляющий электрод
С02 - Материал фланцев С20 Сталь 20 (25)
40 - Фланцы с уплотнительной поверхностью вида "соединительный выступ" и присоединительными размерами по ГОСТ 12815, на условное давление 4 МПа (для Dy 15…100)
*
Измеряемый расход, м3/ч
Мин. диапазон измерений при скорости потока 0,3 м/с - 8,33
Макс. диапазон измерений при скорости потока 10 м/с - 270,34
Пределы основной относительной погрешности измерений расхода, % ±0,5
Пределы погрешности преобразования токового выходного сигнала, % от диапазона измерений ±0,1
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, %/10°С ±0,04 Пределы дополнительной относительной погрешности, вызванной воздействием магнитного поля, % ±0,1
Средний срок службы не менее 15 лет.
Средняя наработка на отказ не менее 100000 ч.
( Конструкция и принцип действия Метран 370 аналогичны расходомерам Rosemount 8732E Field Mount Magnetic Flow Meter Transmitter, *собранны* из комплектующих Rosemount в РОССИИ)
P мах 20 бар
Т -40 + 70град
*
Расходомеры электромагнитные Метран-370 предназначены для измерений объемного расхода электропроводных жидкостей, пульп, эмульсий и т.п.
Представляют собой российский аналог расходомеров электромагнитных серии Rosemount 8700.
Используются в системах автоматического контроля и управления технологическими процессами в энергетической, металлургической, химической, пищевой,бумажной и других отраслях промышленности, а также в системах коммерческого учета жидкостей.
Основные преимущества: - измерение расхода агрессивных сред; - применение на питьевой воде; - высокая точность измерений; - отсутствие движущихся частей и потерь давления.
Измеряемые среды: жидкости с электропроводностью не менее 5 мкСм/см
