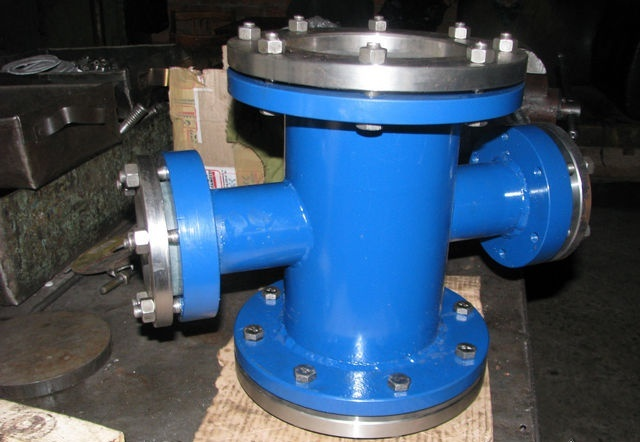

Фонари смотровые трубопроводные «Циклоп» предназначены для осуществления визуального контроля прохождения рабочих сред по трубопроводу. Фонари изготавливаются с условным проходом от 20 до 300 мм для работы под давлением не более 1,6 МПа и под вакуумом с остаточным давлением не менее 0,04 МПа (300 мм рт. ст.).
Условное обозначение при заказе фонаря:
Фонарь «Циклоп» 1-2-50-0,6-20 ТУ 28.14.11.190-009-26842920-2020, где:
1 – тип фонаря (1-прямоточный, 2-угловой, 3- трубчатый)
2 – исполнение фонаря (1-с фланцами, 2- с фланцами и комплектом ответных фланцев и крепежа, 3-без фланцев)
50 – условный проход, мм
0,6 – условное давление, МПа
20 – марка стали патрубков.
Пропуск рабочей среды или «потение» через металл, а также пропуск среды через прокладочное соединение и сальниковое уплотнение не допускаются.
Направление подачи рабочей среды – любое.
Установленный средний срок службы – не менее 10 лет.
